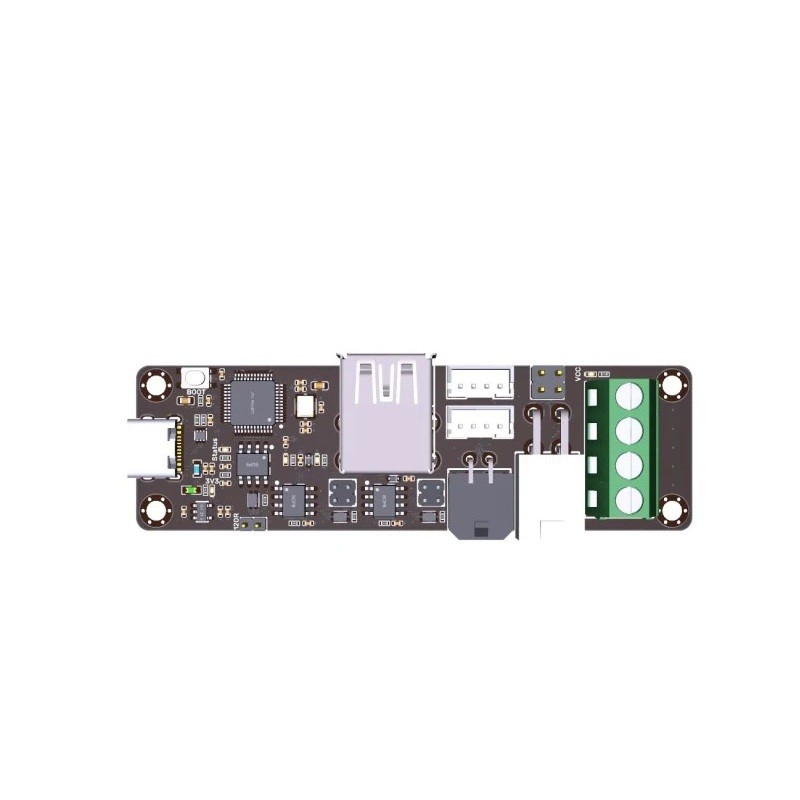

U2C V2.1 -adapteri kolmella CAN-ulostulolla USB:n muuntamiseksi CAN-väyläksi
U2C V2.1 toimii muuntimena USB-portin ja teollisen CAN-väylän välillä, mikä yksinkertaistaa merkittävästi modernien Klipper-firmwarella varustettujen 3D-tulostimien liitännöitä. CAN-väylä (Controller Area Network) on teollisuudessa käytettävä viestintäjärjestelmä, joka mahdollistaa pitkän tiedonsiirron, korkean häiriönsietokyvyn, alhaisen viiveen ja useiden laitteiden liittämisen yhteen linjaan. U2C V2.1 laajentaa tätä toiminnallisuutta tavallisille kotitulostimille, mahdollistaen näin vakaamman toiminnan, tarkemman ohjauksen ja siistimmän kaapeloinnin.
Tässä versiossa on kolme erillistä CAN-ulostuloa, jotka helpottavat useiden moduulien, kuten EBB36 CAN- tai EBB42 CAN -levyjen, rinnakkaista liittämistä tai muita laajennuskomponentteja. Adapterissa on suoja elektrostaattista purkausta (ESD) vastaan, joten USB-portti ja liitetyt laitteet eivät vahingoitu. ENIG-pinnoite takaa pitkän käyttöiän, korkean johtavuuden ja luotettavan korroosionkestävyyden.
U2C V2.1 toimii jännitealueella 12–24 V, ja sen liittimet on selkeästi sijoitettu: USB-C-portti, sisääntulo CAN-IN, kolme ulostuloa CAN-OUT, merkkivalot, virtaliittimet ja suojauspiirit. Adapteria voidaan käyttää myös laitteiden ohjelmistopäivityksiin, ja se tukee konfigurointia Klipper-järjestelmässä. Se on ihanteellinen Raspberry Pi:n, Octopus PRO -ohjauslevyn ja ekstruderin CAN-moduulien yhdistämiseen — tuloksena on huomattavasti yksinkertaisempi ja ammattimaisemmin johdettu kaapelointi koko tulostimelle.
Asennus
1) Liitä adapteri Raspberry Pi:hin USB-C:n avulla.
2) Kytke virta 12–24 V merkkien mukaisesti liittimissä.
3) Liitä pää CAN-väylä CAN-IN-sisääntuloon.
4) Liitä kolme CAN-OUT-ulostuloa moduuleihin (esimerkiksi EBB36 tai EBB42).
5) Tarkista johtojen kiinnitys ja kaapelien oikea suunta.
6) Aseta Klipperissä CAN-laitteiden tunnistus ja viimeistele konfigurointi.
Lyhenteiden selitykset
CAN – dataviestintäväylä, jolla on korkea häiriönsietokyky ja alhainen viive.
USB-C – yleinen portti virransyöttöön ja tiedonsiirtoon.
ESD – suoja elektrostaattista purkausta vastaan.
ENIG – kullattu pinnoite piirilevyille tarkkuuden ja käyttöiän parantamiseksi.
Yhteensopivuus
Yhteensopiva EBB36 CAN-, EBB42 CAN-, Octopus PRO -levyjen, CAN-väylää tukevien emolevyjen, Raspberry Pi:n ja muiden Klipperissä CAN-viestintää hyödyntävien moduulien kanssa. Useita laitteita voidaan liittää samanaikaisesti.
Paketin sisältö
1× U2C V2.1 -adapteri (3 CAN-ulostuloa)
U2C V2.1 on luotettava ja tehokas komponentti, joka parantaa merkittävästi modernien 3D-tulostimien vakautta ja liitännän yksinkertaisuutta.
