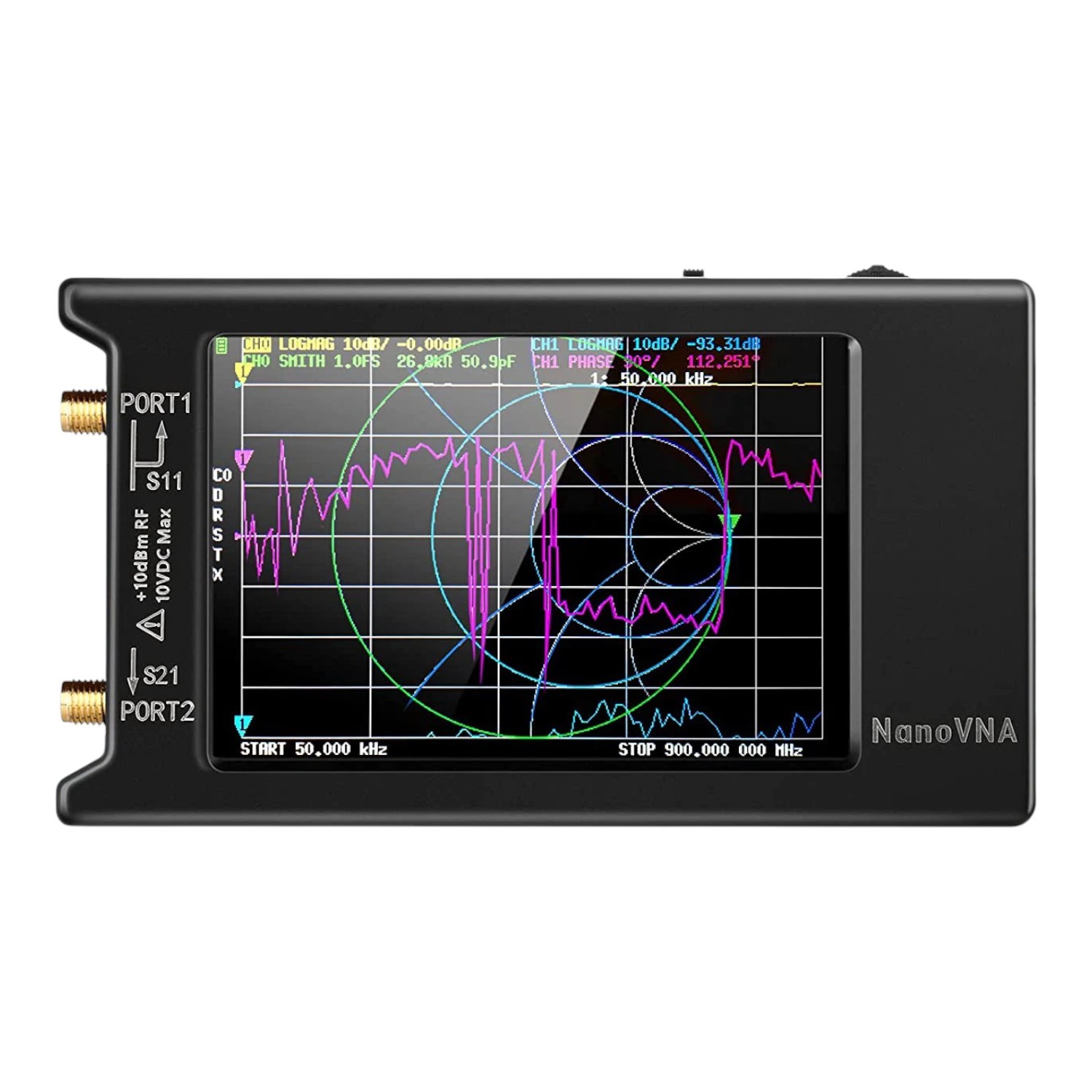

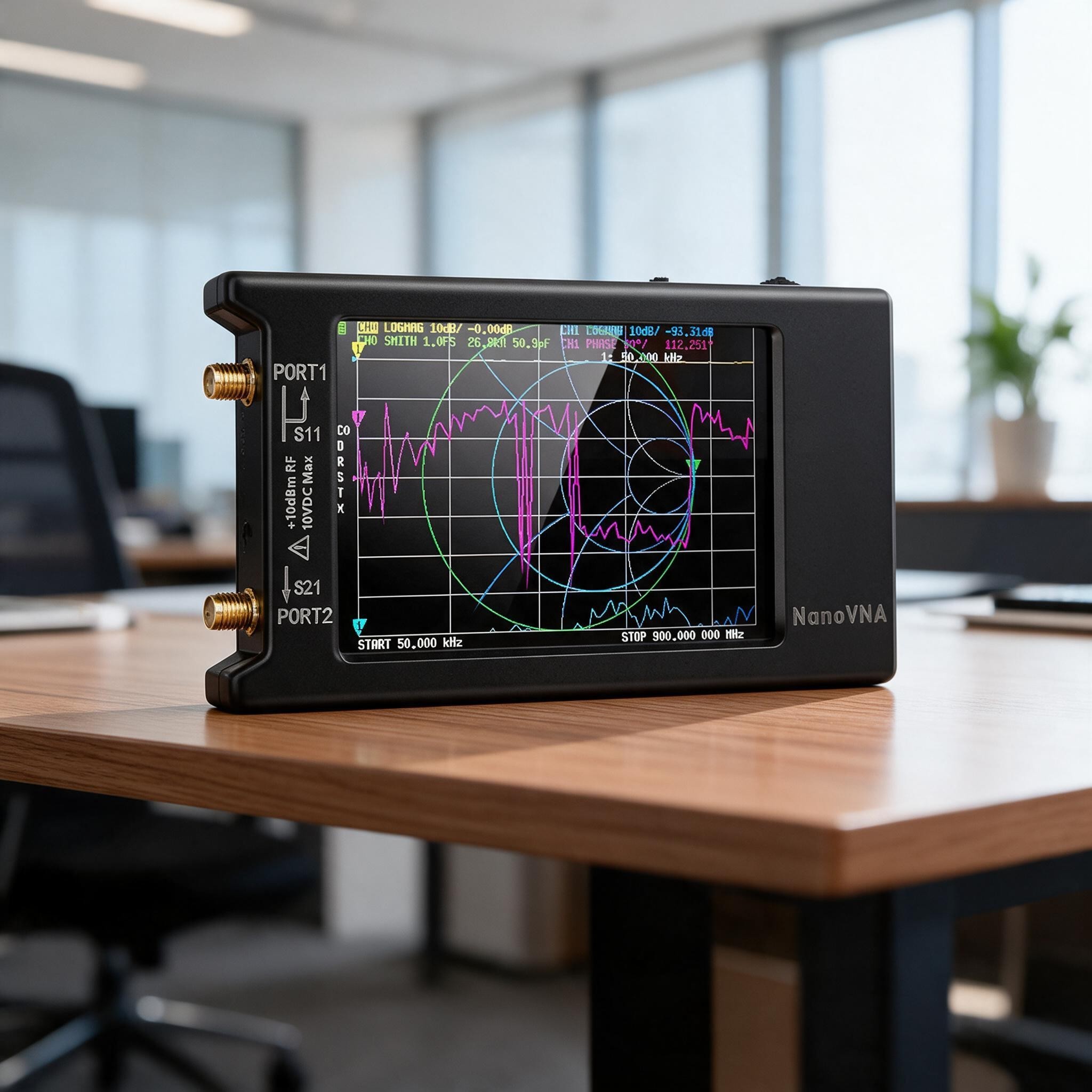

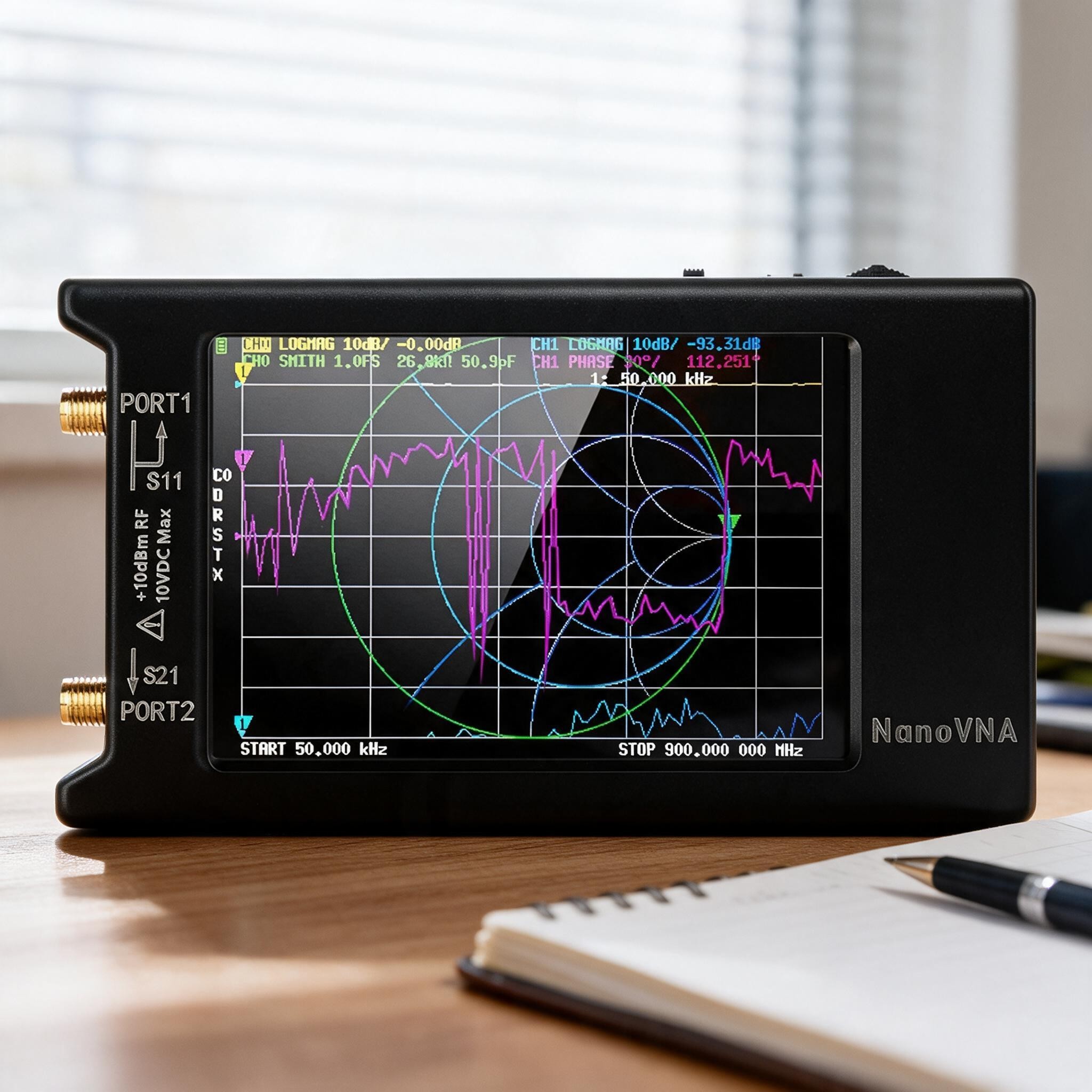

Vektoriantennianalysaattori VNA 10 kHz–1,5 GHz, 2,8" kosketusnäyttö, akku 650 mAh, ABS-kotelo, musta, antennituner
Sinulla on jo enimmäismäärä ostoskorissasi.
Vektoriantennianalysaattori VNA kattaa taajuusalueen 10 kHz–1,5 GHz. Se on tarkoitettu antennien, koaksiaalikaapeleiden, suodattimien ja muiden korkeataajuisen elektroniikan mittaamiseen. Laite mittaa S-parametreja, seisovien aaltojen suhdetta (PSV/SWR), impedanssia, vaihetta ja viivettä, ja tulokset näkyvät myös Smithin kaaviossa. Aikadomainianalyysi (TDR) mahdollistaa johtojen ominaisuuksien seuraamisen ja virheellisten tai väärin sovitettujen kohtien paikantamisen kaapelissa. Analyysaattoria ohjataan kosketusnäytöllä tai monitoimipainikkeella, ja se liitetään tietokoneeseen tai puhelimeen USB-C:n kautta. Sisäänrakennetun akun ansiosta mittaaminen on mahdollista myös kenttäolosuhteissa, esimerkiksi antennien virittämisessä ja antennitunerin säätämisessä suoraan asennuspaikalla.
- Taajuusalue: 10 kHz – 1,5 GHz
- Mittaustarkkuus: 70 dB taajuusalueella 50 kHz – 300 MHz, korkeammilla taajuuksilla alhaisempi
- RF-ulostulo: -13 dBm (maksimissaan -9 dBm)
- Taajuuden tarkkuus: < 0,5 ppm
- PSV-portti: < 1,1
- Mitattavat suureet: S-parametrit (S11, S21), PSV, impedanssi, vaihe, viive, Smithin kaavio ja ajanomainen analyysi TDR
- Näyttö: 2,8" kosketus TFT-näyttö tarkkuudella 320 × 240 px
- Ohjaus: kosketuksella tai monitoimipainikkeella (vasen / OK / oikea)
- Kalibrointipisteet: 101, skannauspisteet: 101
- Näyttö: 4 kanavaa, 4 merkkiä, 5 muistipaikkaa asetusten tallentamiseen
- Liitännät: USB tyyppi C, CDC-viestintätila (sarja), liitäntä PC:hen ja useimpiin Android-puhelimiin (ei tue iPhonea)
- Muisti: microSD-korttipaikka enintään 32 GB tallennettujen mittaustietojen tallentamiseen
- Virransyöttö: USB 5 V / 120 mA, sisäänrakennettu akku 650 mAh, maksimilatausvirta 0,8 A
- Akun tilan näyttö näytöllä
- Liittimet: 2× SMA (PORT1 – S11, PORT2 – S21), maksimaalinen sisääntulo +10 dBm RF / 10 V DC
- Kotelo: musta, ABS-muovia
- Piirilevyn mitat: 54 × 85,5 × 11 mm (ilman liittimiä ja kytkimiä)
- Käyttö: MF-, KV- (lyhyet aallot), VKV- ja UKV-antennit, balunit, kaapelit, duplexerit ja suodattimet, liitettävyyden ja porttien eristyksen mittaus

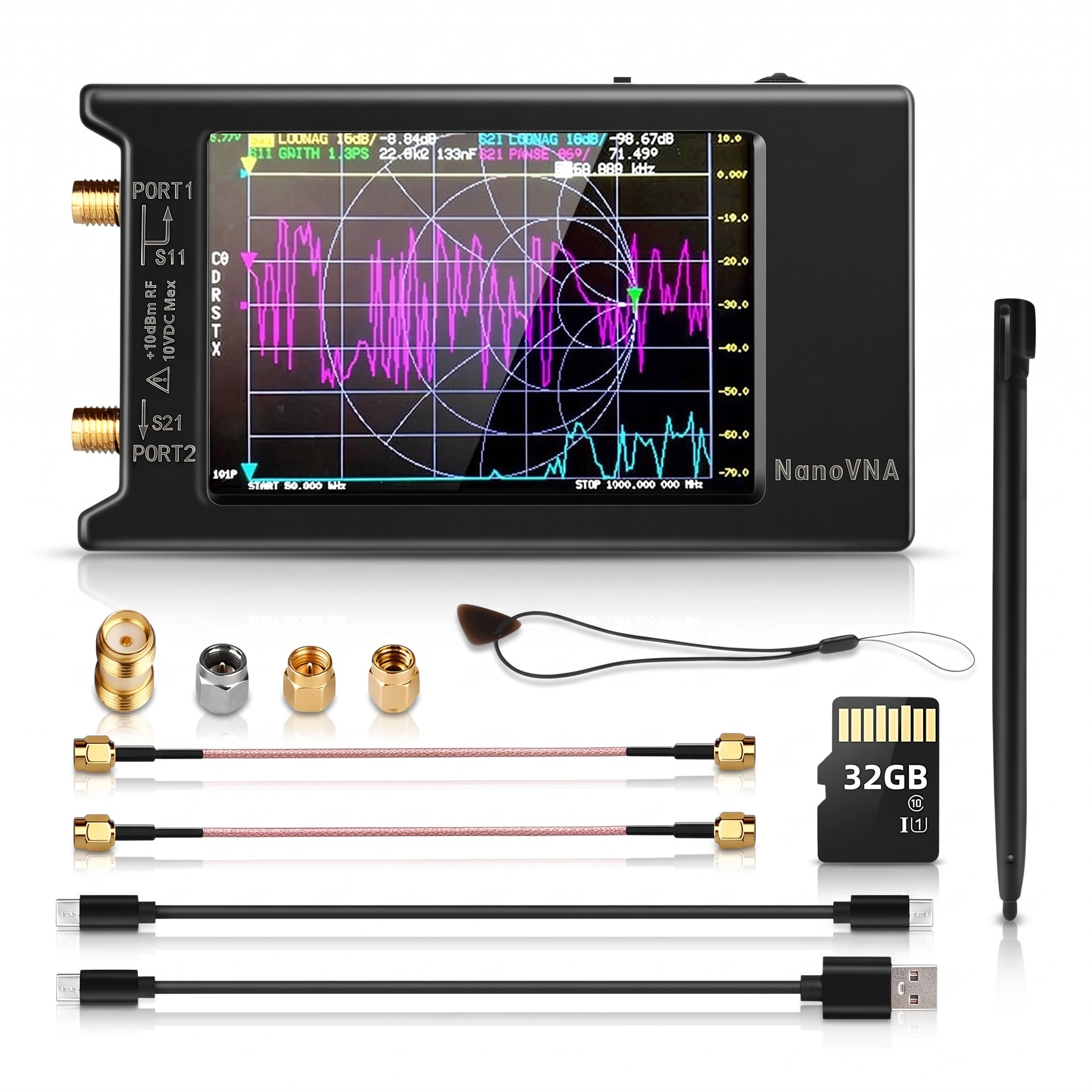

- Paketin sisältö: 1× analyysaattori 2,8" kosketusnäytöllä ja akulla 650 mAh, 2× SMA-kaapeli RG174 20 cm (uros–uros), 2× SMA-liitin (uros–uros), 1× kalibrointisarja SMA SHORT, 1× kalibrointisarja SMA OPEN, 1× kalibrointisarja SMA LOAD, 1× USB Type-C -datajohto, 1× USB-C – USB-C -johto, 1× kosketuspainike
Analyysaattori on suunniteltu radioamatööreille, huoltoteknikolle ja korkeataajuisesta elektroniikasta kiinnostuneille, jotka tarvitsevat antennien mittaamista MF-, KV-, VKV- ja UKV-taajuusalueilla. Se mahdollistaa PSV- ja impedanssisovituksen tarkistamisen. Se mittaa myös suodattimien liitettävyyden ja porttien eristyksen kaksitaajuus- ja kolmitaajuusduplexereissä. Kompakti koko ja sisäänrakennettu akku helpottavat mittaamista suoraan antennin luona ilman ulkoista virtalähdettä. Mittaustiedot voidaan tallentaa microSD-kortille tai siirtää tietokoneeseen USB-C-liitännän kautta. Kalibrointisarja SHORT, OPEN ja LOAD sisältyy pakettiin, joten kalibrointi voidaan suorittaa ilman lisävarusteita.
