Vektori-verkkoanalyysi Nano VNA-H4 V4.3 10 kHz–1,5 GHz, 4" kosketusnäyttö, akku 1950 mAh, musta, antennianalysaattori ja viritin

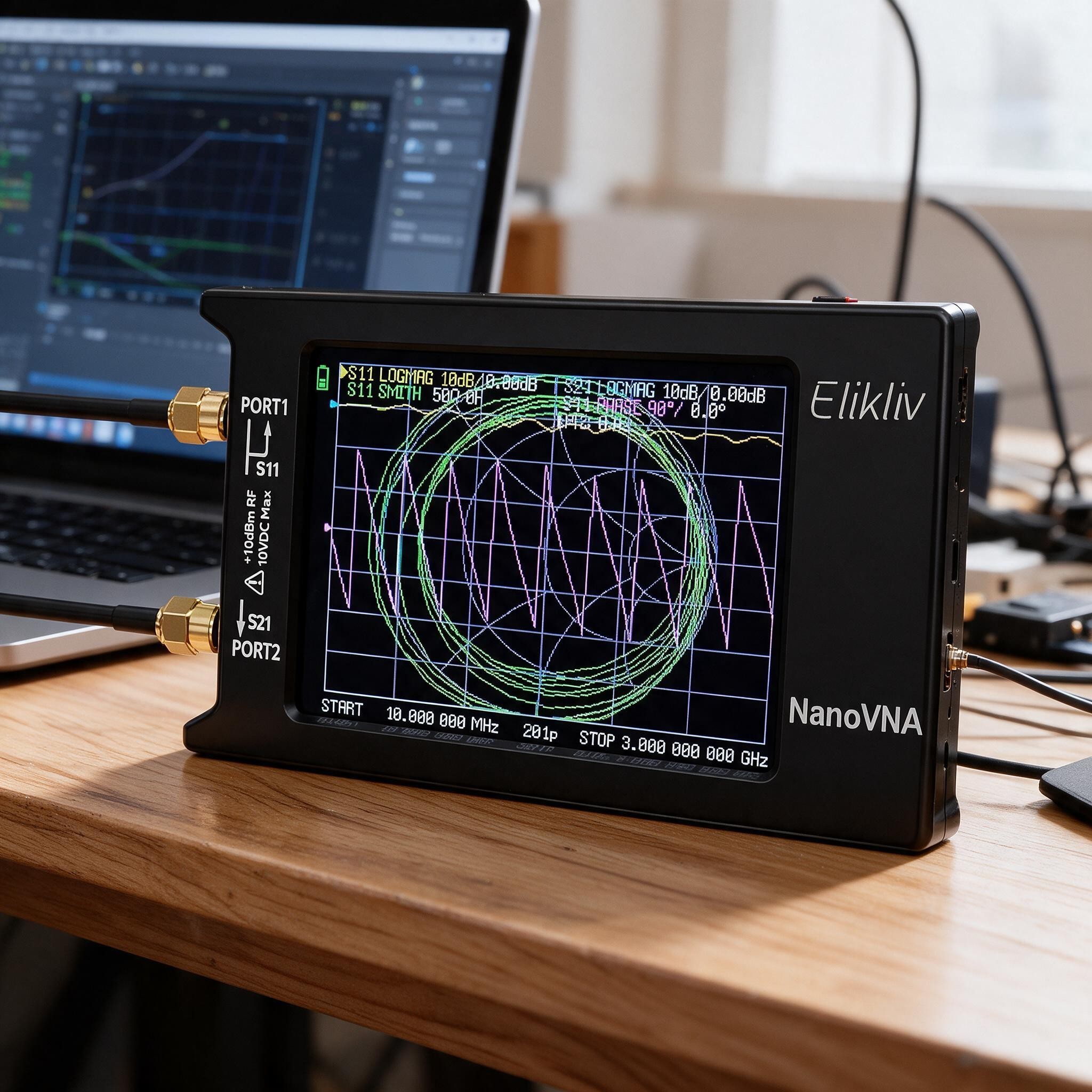

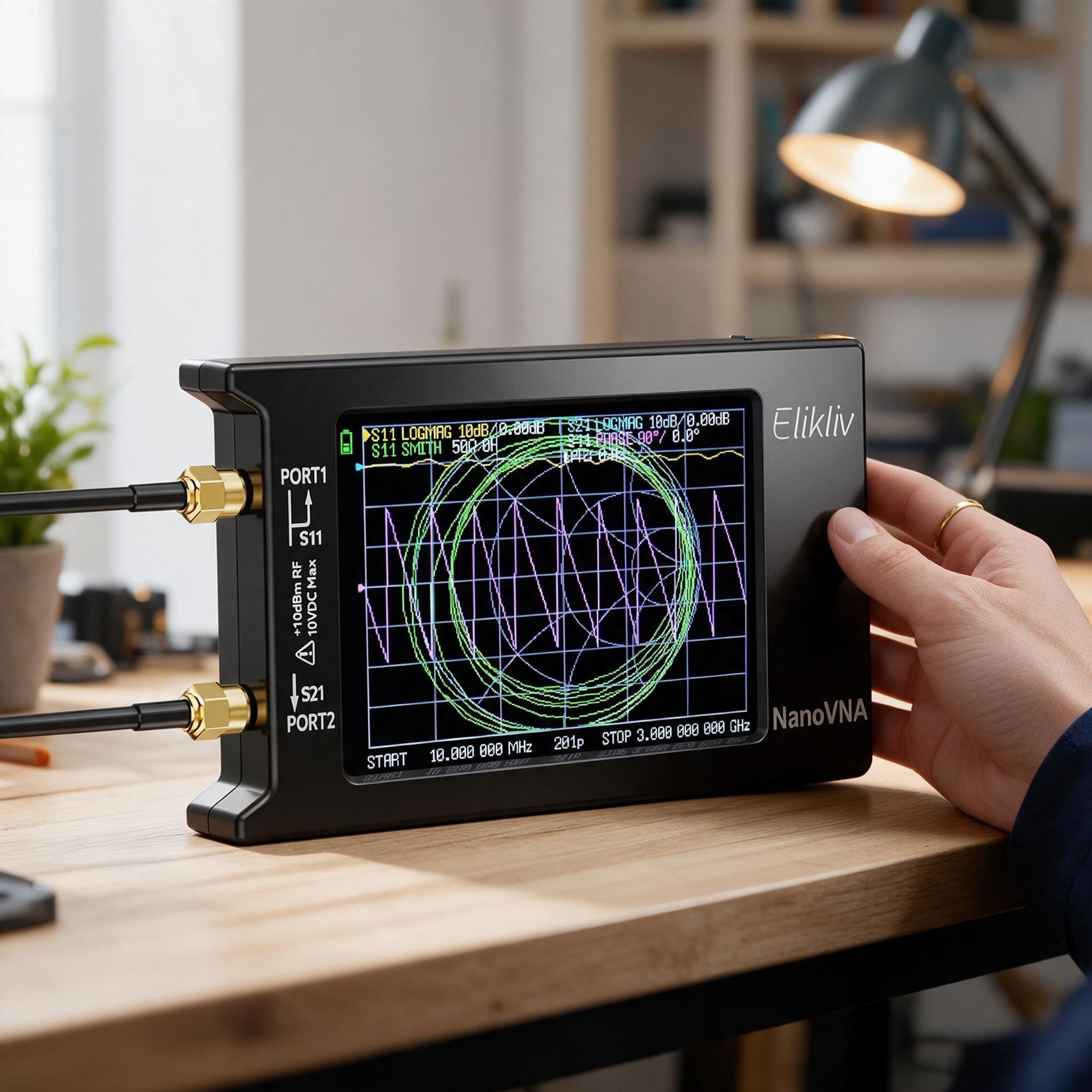

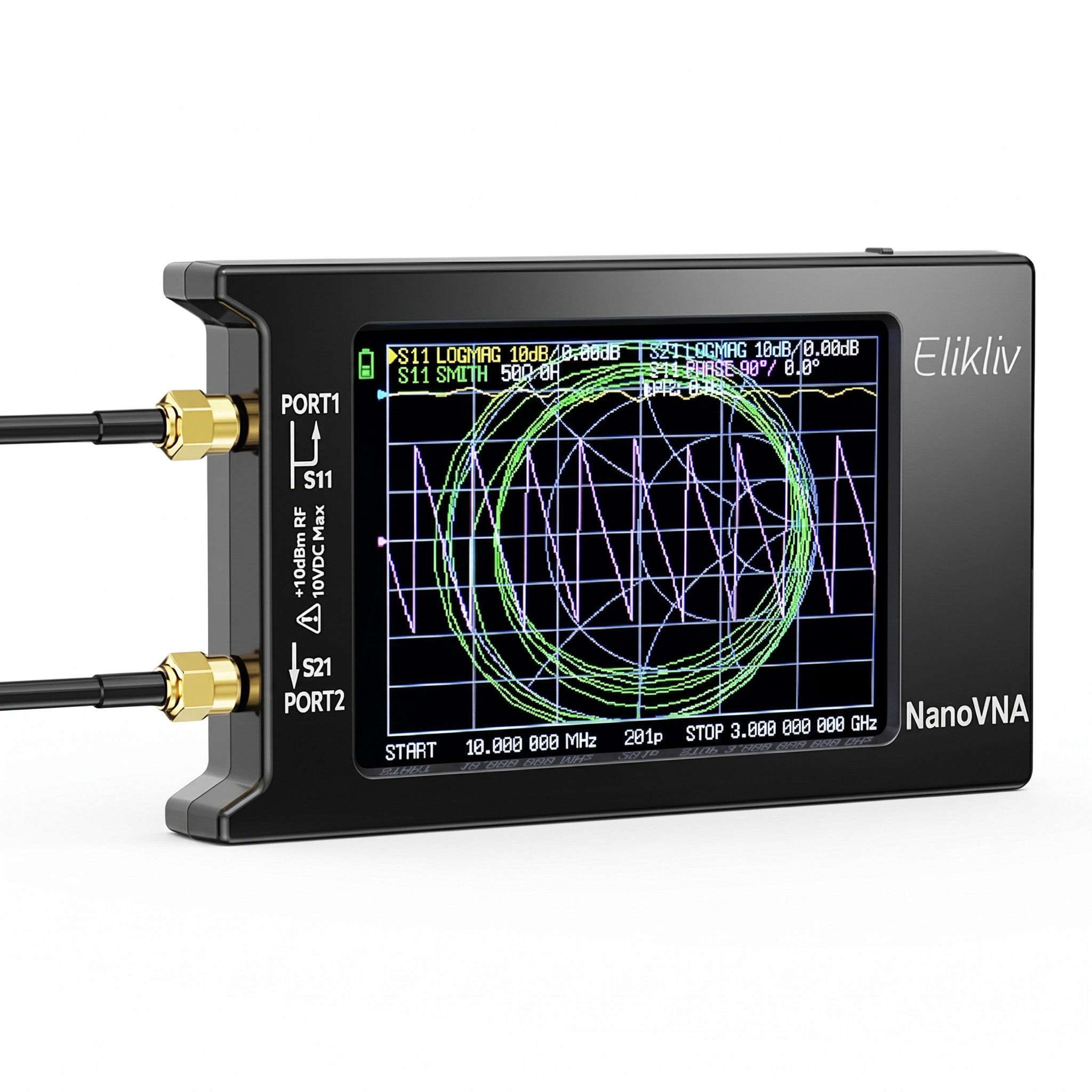

Vektori-verkkoanalyysi Nano VNA-H4 V4.3 on kompakti laite antennien, kaapeleiden, suodattimien ja muiden korkeataajuisten piireiden mittaamiseen. Se toimii taajuusalueella 10 kHz–1,5 GHz ja toimii sekä antennianalysaattorina että apuvälineenä antenniviritin säädöissä. Kahdella SMA-portilla se mittaa parametreja S11 ja S21, joten se pystyy arvioimaan sekä heijastusta että signaalin siirtoa. Tulokset näkyvät 4 tuuman kosketusnäytöllä graafisessa muodossa, Smithin diagrammina tai SWR-arvoina. Sisäänrakennetun akun ja kompaktin mustan kotelon ansiosta sitä voidaan käyttää sekä työpajassa että suoraan antennin luona.

  • Taajuusalue: 10 kHz – 1,5 GHz
  • Mitattavat suureet: parametrit S11 ja S21, seisovien aaltojen suhde (SWR), impedanssi, vaihe, viive, Smithin diagrammi
  • Näyttö: 4" kosketusnäyttö, kosketusohjaus, stylus tai laitteen sivussa oleva säätönuppi
  • Portit: PORT1 (S11) ja PORT2 (S21) SMA-liittimillä, maksimaalinen tulo +10 dBm RF ja 10 V DC
  • Mittaustarkkuus: 70 dB (50 kHz – 300 MHz), 50 dB (300 – 600 MHz), 40 dB (600 – 900 MHz)
  • Taajuuden tarkkuus: < 0,5 ppm
  • RF-ulostulo: -13 dBm (enintään -9 dBm)
  • PSV-portti: < 1,1
  • Virransyöttö: sisäänrakennettu ladattava akku 1950 mAh, lataus USB-C:n kautta
  • Liitäntä: USB Type-C, CDC-viestintätila (sarja)
  • Väri: musta
  • Käyttö: antennien ja kaapeleiden mittaaminen, SWR ja impedanssin sovittaminen, kaksitaajuisten ja kolmitaajuisten duplexerien mittaaminen, porttien eristys, suodattimien liitäntävaimennus
  • Pakkauksen sisältö:
    • 1× vektori-verkkoanalyysi sisäänrakennetulla akulla 1950 mAh
    • 2× SMA uros–uros RG316 kaapeli, 15 cm
    • 1× USB Type-C tiedonsiirtokaapeli
    • 1× USB-C – USB-C kaapeli
    • 1× kalibrointisarja SMA OPEN, SHORT ja LOAD
    • 1× SMA naaras–naaras adapteri
    • 1× kosketuskynä
    • 1× kosketuspaneeli lenkillä
    • 1× menu-rakenne katsaus

Nano VNA-H4 V4.3 on sopiva radioamatööreille, teknikoille ja korkeataajuiseen elektroniikkaan kiinnostuneille, jotka tarvitsevat antennien ja kaapelien ominaisuuksien tarkistamista. Laite mahdollistaa antennin resonanssitaajuuden, SWR-arvon ja impedanssin selvittämisen koko 1,5 GHz: n taajuusalueella. Mukana tulevat kalibrointikomponentit ja liitäntäkaapelit mahdollistavat kalibroinnin ja mittaamisen aloittamisen heti purkamisen jälkeen. Sisäänrakennettu akku ja USB-C-lataus helpottavat työskentelyä työpajan ulkopuolella. Kompakti koko tekee analysoijasta helposti kuljetettavan yhdessä muiden mittauslaitteiden kanssa.
