Vedenne vesitiivis värillinen LCD-näyttö SM 5pin liitin Kaapeli 1800 mm UART- ja USB-viestintään Musta Sähkökäyttöiseen polkupyörään
Sinulla on jo enimmäismäärä ostoskorissasi.

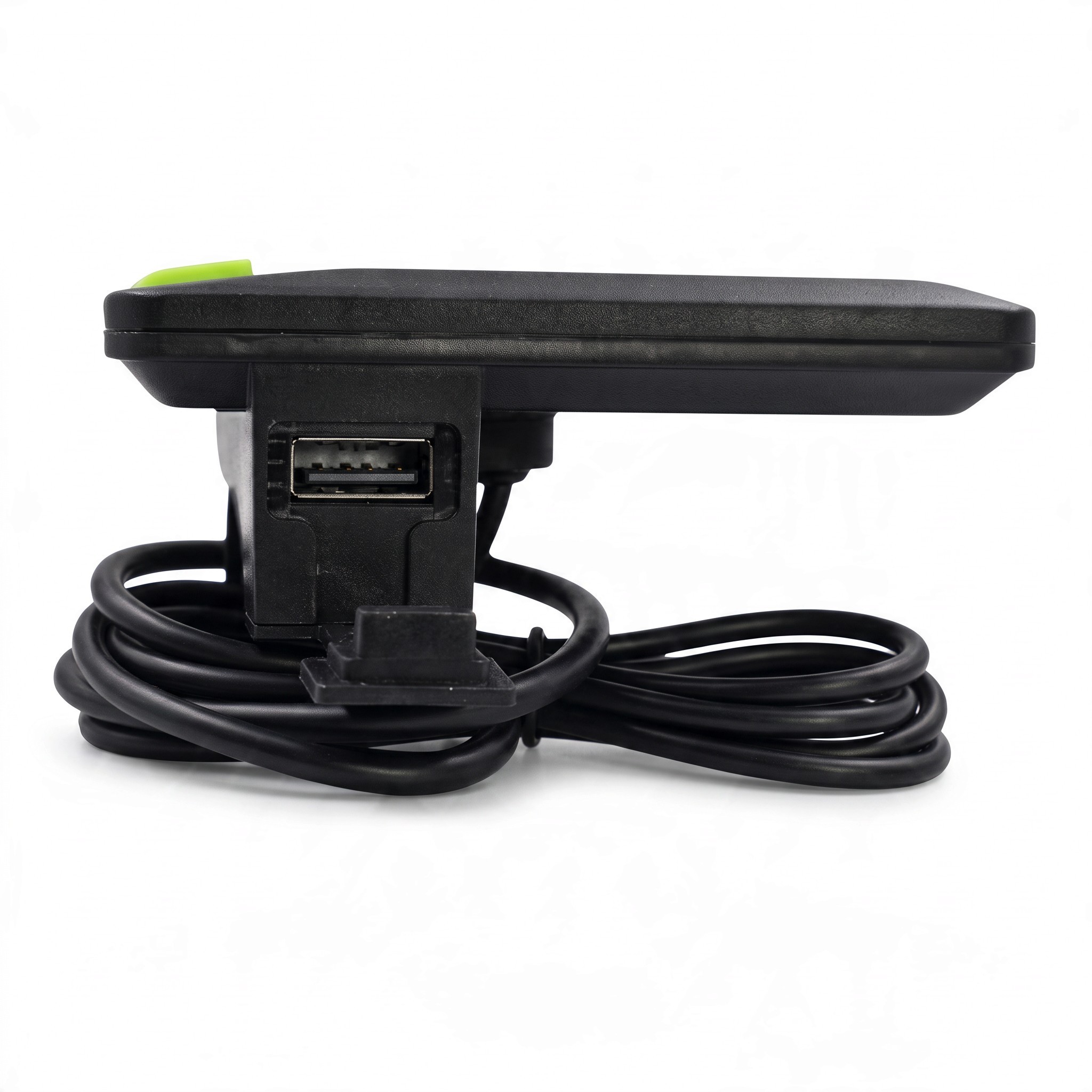

Tämä vedenkestävä värillinen LCD-näyttö on suunniteltu sähköpolkupyöriin, sähköskoottereihin ja perinteisten pyörien muuntamiseen sähköiseksi. Se kommunikoi ohjausyksikön kanssa UART-liitännän kautta ja tarjoaa myös USB-yhteyden. Sähkökytkentään se liitetään viiden pinnin SM 5pin liittimen avulla, jonka kytkentä on kuvattu alla. Selkeällä näytöllä näkyy ajankohtainen nopeus km/h, akun lataustila, jännite, avustustaso ja kokonaiskilometrimäärä. Näyttö toimitetaan kaapelin kanssa, joten se voidaan asentaa ohjaustankoon ja johdot johtaa ohjausyksikköön.

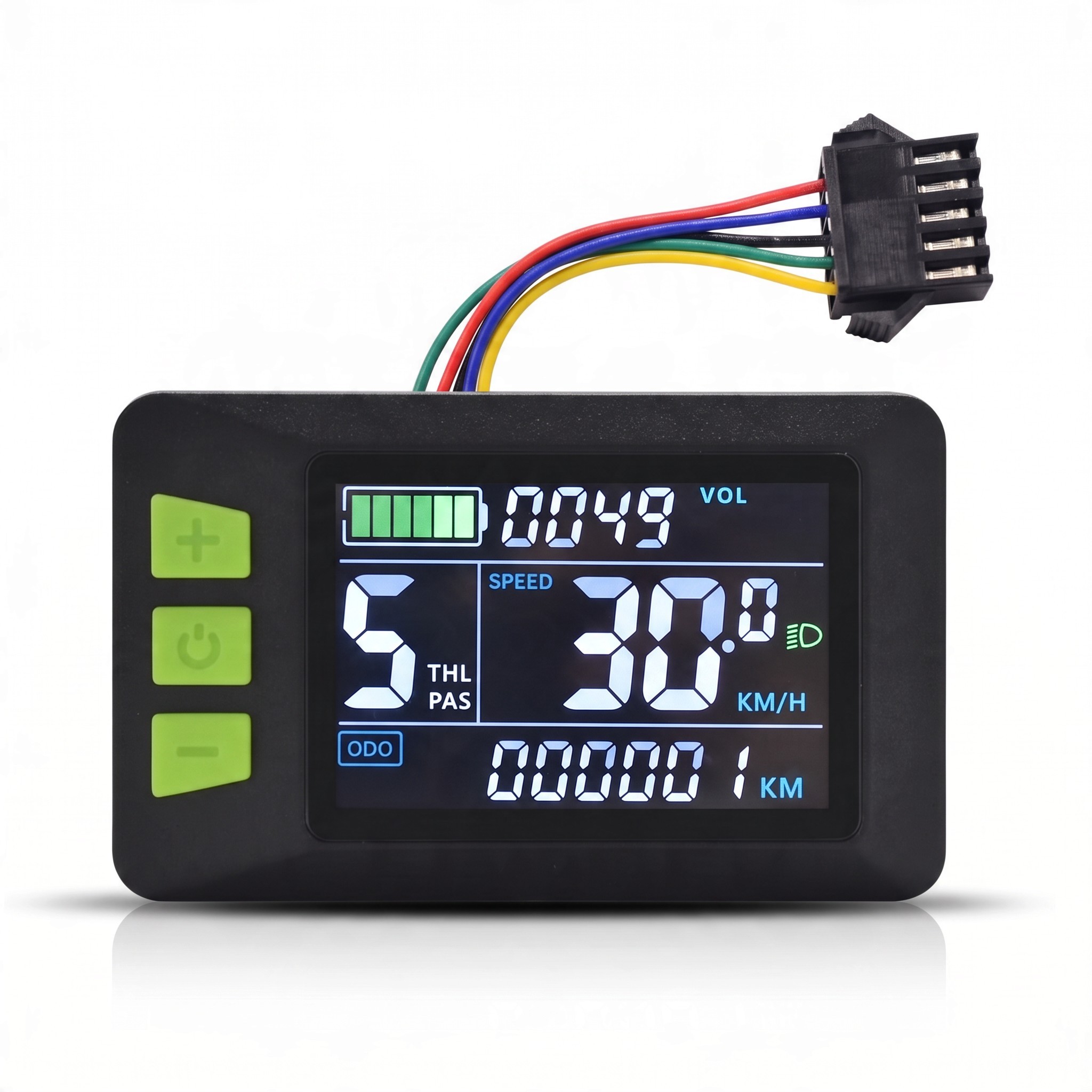

- Värillinen LCD-näyttö – näyttö näyttää ajankohtaisen nopeuden km/h desimaalipisteellä, akun lataustilan graafisesti, jännitteen (VOL), kokonaismatkan (ODO) ja päällä olevan valon symbolin. Yksittäiset tiedot on jaettu selkeisiin osioihin, joten niissä on helppo orientoitua jopa lyhyellä vilkaisulla ajon aikana.
- Avustustaso – näytön vasemmassa osassa näkyy suurilla numeroilla ajankohtainen avustustaso merkinnöillä PAS ja THL, joten voit pitää voiman asetukset jatkuvasti silmiesi edessä.

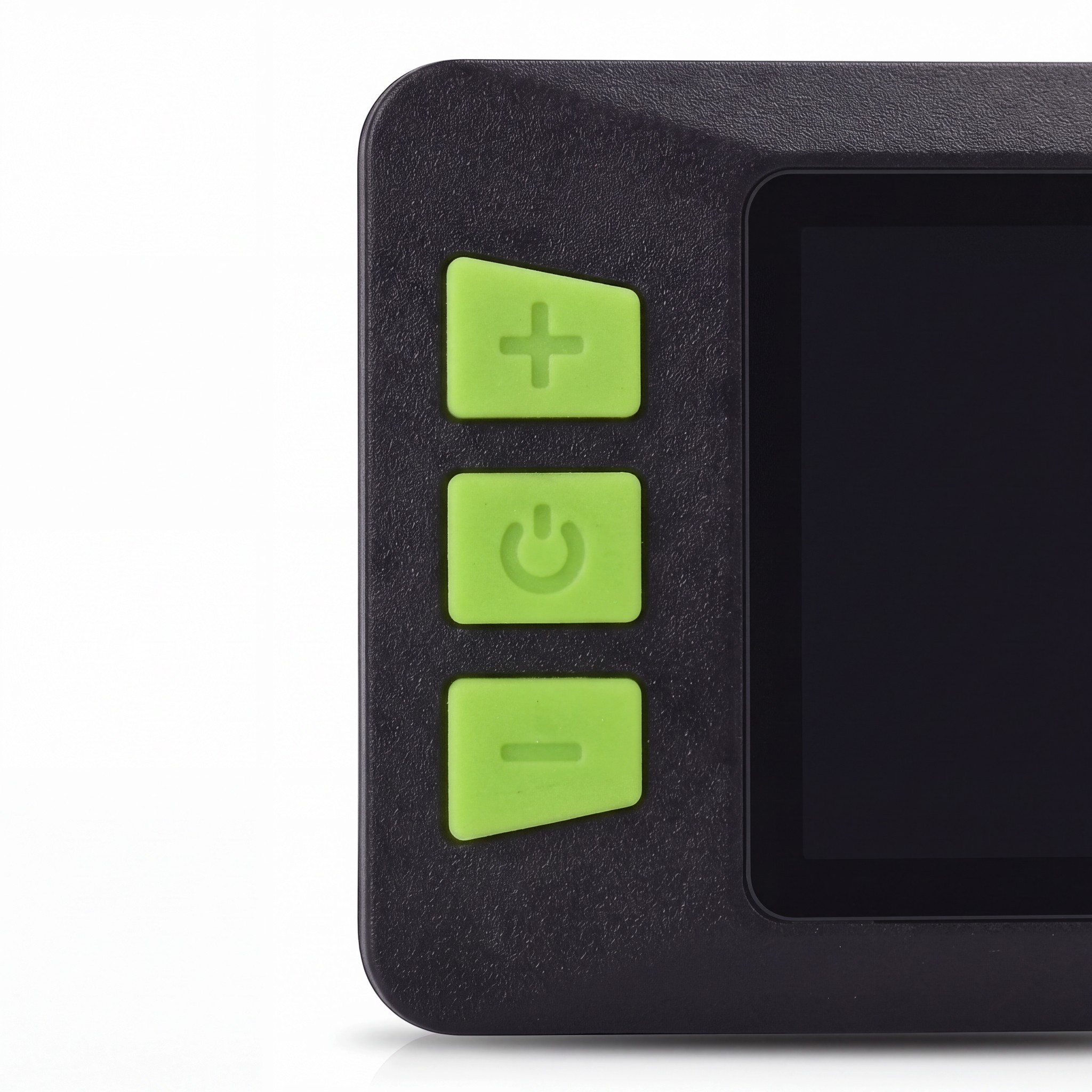

- Kolme ohjauspainiketta – plus-, miinus- ja virtapainikkeet sijaitsevat vasemmalla näytön vieressä. Ne on värillisesti erotettu näytön rungosta, ja jokaisessa on merkitty sen toiminnon symboli.
- UART-viestintä – tietojen vaihto ohjausyksikön kanssa tapahtuu erillisillä TX- ja RX-linjoilla. Näyttö voi siis vastaanottaa tietoja ohjausyksiköltä ja samalla lähettää asetuksia painikkeilla.
- SM 5pin liitin – SM-tyypin liitin, jossa pinnien kytkentä: 1 punainen (D+), 2 sininen (K), 3 musta (GND), 4 vihreä (RX) ja 5 keltainen (TX). Tarkista yhteensopivuus pyöräsi tai skootterisi kaapeloinnin kanssa tämän kuvauksen mukaan ennen liittämistä.
- Kaapelin pituus – näytöstä lähtevä kaapeli on 1800 mm pitkä, ja sen päässä olevat yksittäiset johdot ovat 30 mm pitkiä liittimelle. Tämä pituus helpottaa kaapelin johtamista ohjaustangosta ohjausyksikköön.
- Kaapeli johdoilla – yksittäiset johdot on värillisesti erotettu niiden toiminnan mukaan, mikä helpottaa kytkentätarkastusta asennuksen tai mahdollisen kaapeloinnin korjauksen aikana.
- Värivaihtoehto – mustaa näyttörunkoa täydentävät vihreät ohjauspainikkeet, jotka erottuvat heti näytöstä.
Paketin sisältö:
- 1x vedenkestävä LCD-näyttö kaapelilla ja SM 5pin liittimellä

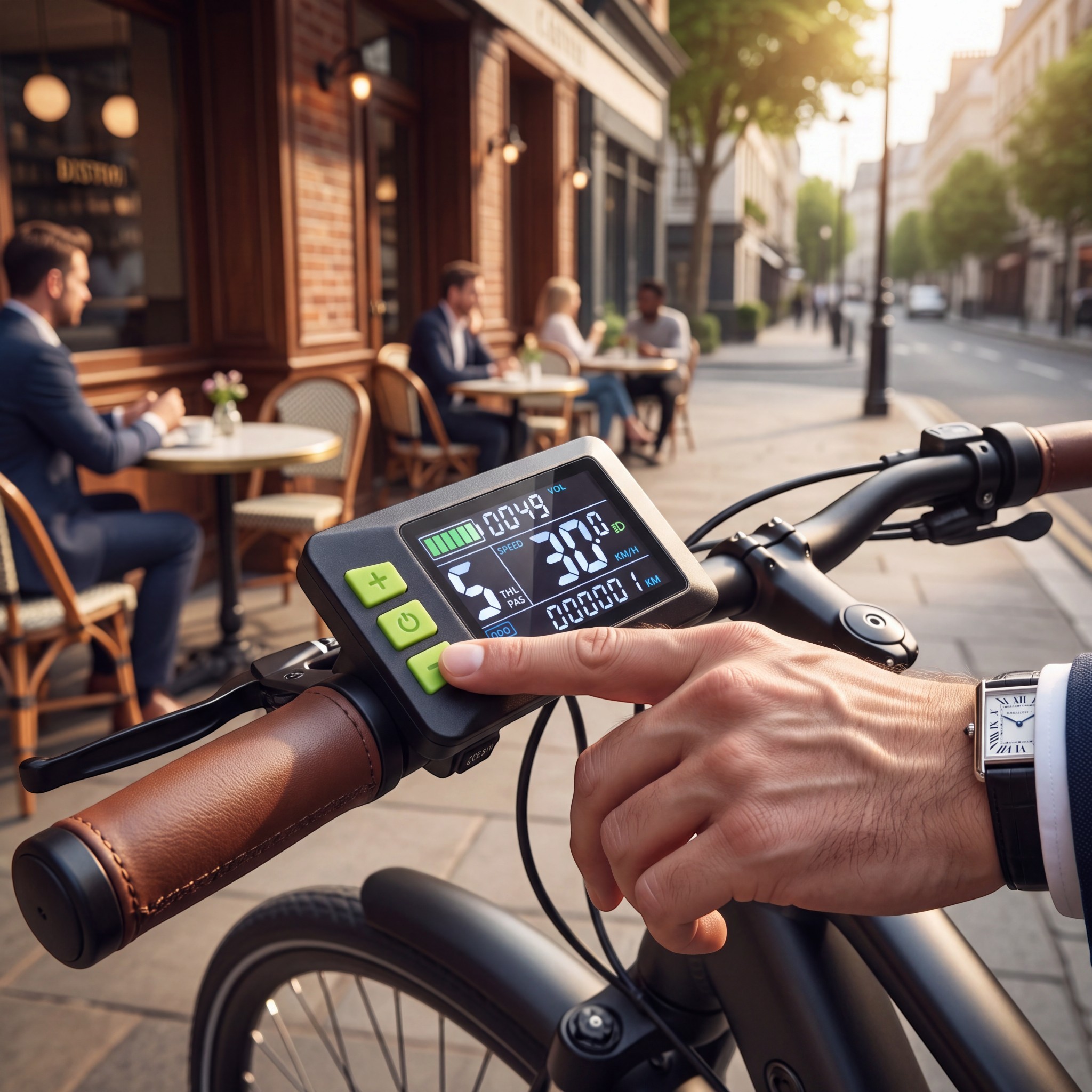

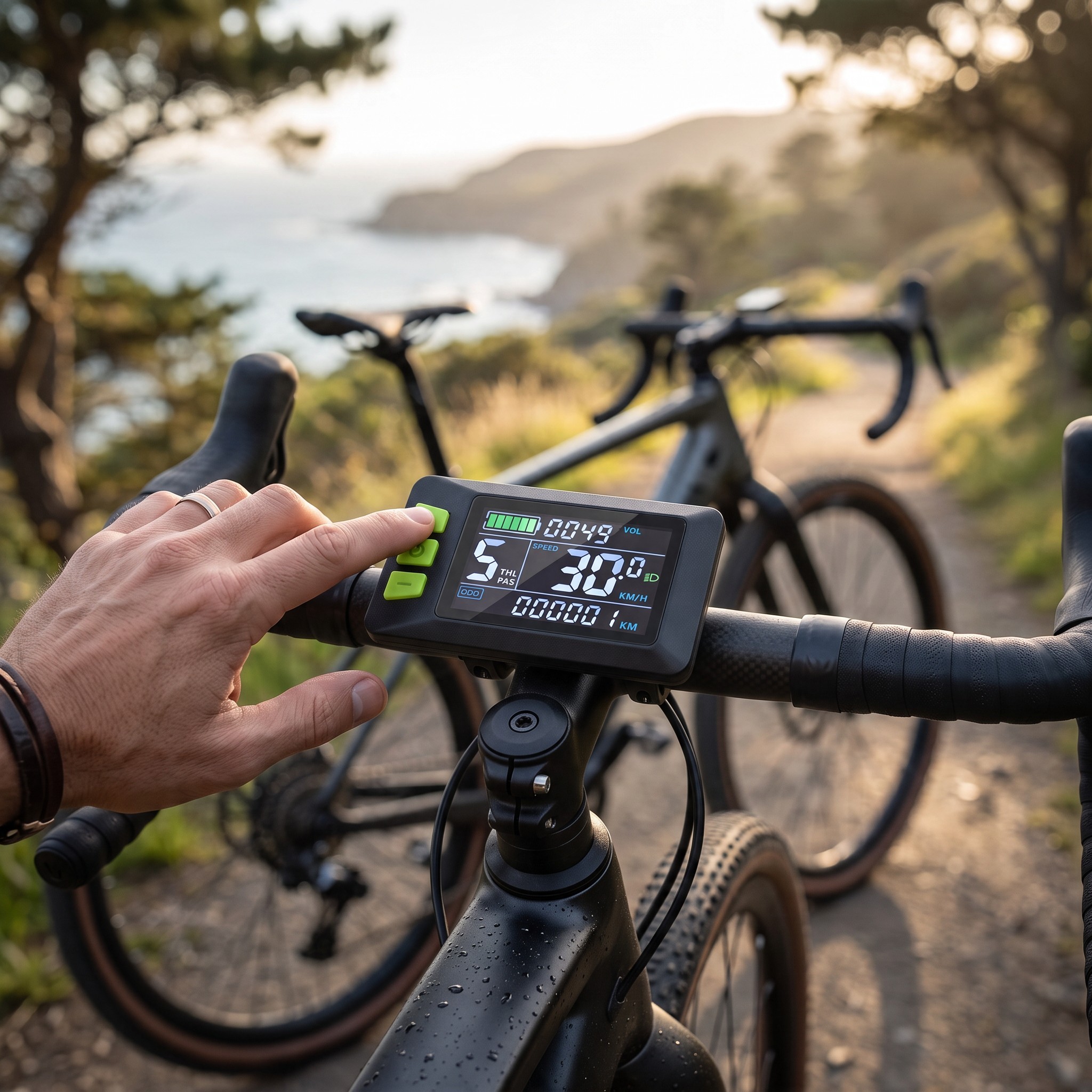

Näyttö on sopiva sähköpolkupyörien ja sähköskoottereiden omistajille, jotka tarvitsevat uuden tai varaosan ajotietonäytölle SM-tyypin liittimellä. Se on myös käyttökelpoinen pyörän muuntamisessa sähköpolkupyöräksi, jossa se toimii koko järjestelmän pääasiallisena tiedon ja ohjauksen elementtinä. Ennen asennusta varmista, että ohjausyksikkösi tukee UART-viestintää ja että sen liittimen kytkentä vastaa annettua pinnikuvausta. Näyttö asennetaan ohjaustankoon ja 1800 mm pitkä kaapeli johdetaan ohjausyksikköön, jossa se liitetään SM 5pin liittimellä. Vedenkestävän näytön ansiosta sitä voidaan käyttää myös vaihteleva sääolosuhteissa.
