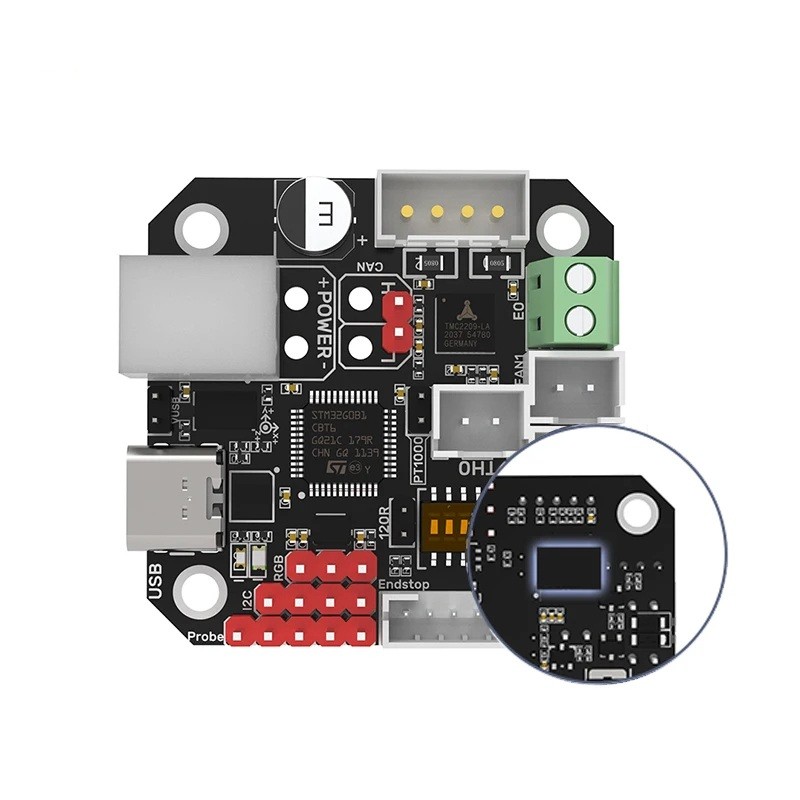

EBB 42 CAN ohjauskortti 3D-tulostimille CAN-väylätuki Tarkka syöttöpään ohjaus ADXL345-tärinämittaus Lämpötila-antureita
EBB 42 CAN ohjauskortti on suunniteltu käyttäjille, jotka tarvitsevat vakaata syöttöpään ohjausta, tarkkaa lämpötilan mittausta ja luotettavaa tietojen siirtoa 3D-tulostimissa. Kortti hyödyntää CAN-väylää, joka on tietojärjestelmä, joka varmistaa nopean, turvallisen ja kestävän viestinnän laitteiston eri osien välillä. Sen ansiosta kaapeloinnin määrää voidaan merkittävästi vähentää ja luotettavuutta parantaa. Kortilla on tärinämittauspiiri ADXL345, joka rekisteröi tärinät tulostimen liikkuessa. Nämä tiedot mahdollistavat tärinän kompensoinnin ja parantavat tulostettujen mallien pinnan laatua. TMC2209-ohjausmoduuli on tarkoitettu syöttöpään moottorille ja varmistaa sen hiljaisen, sujuvan ja tarkan toiminnan. Kortti tukee erittäin tarkkoja PT100- ja PT1000-lämpötila-antureita, jotka voidaan liittää kahdella tai neljällä johdolla, mikä valitaan kytkimen avulla. Saatavilla on myös suojalaitteita elektrostaattista purkausta ja ylijännitettä vastaan, mikä varmistaa turvallisen ja pitkäaikaisen käytön. Liittimet on selkeästi merkitty ja ne mahdollistavat moottorin, tuulettimien, kytkimien, valaistuksen ja tietoelementtien liittämisen. Voidaan myös aktivoida 120R-päättövastus CAN-väylän oikean toiminnan varmistamiseksi.
Pääominaisuudet ja edut:
-
CAN-väylä vakaata, nopeaa ja turvallista viestintää varten minimoidulla kaapeloinnilla.
-
ADXL345-piiri tärinän seuraamiseen ja mahdollisuus niiden kompensointiin.
-
TMC2209-moduuli syöttöpään moottorin tarkan ohjauksen varmistamiseksi.
-
PT100- ja PT1000-antureiden tuki liitäntätavan vaihtamisella.
-
Suojauslaitteet purkausta ja ylijännitettä vastaan turvallista käyttöä ja pitkää käyttöikää varten.
-
120R-päättövastus, jota ohjataan liittimellä.
-
USB:n kautta vaihdettavissa oleva virransyöttö asetuksia varten.
-
Paketin sisältö: 1x EBB 42 CAN ohjauskortti.
Asennusohjeet:
Kortti kiinnitetään syöttöpään moottoriin tavallisilla ruuveilla. Mekaanisen kiinnityksen jälkeen liitetään CAN-väylä ja valitaan, aktivoidaanko 120R-päättövastus kaapelin pituuden mukaan. Tämän jälkeen liitetään virransyöttö, moottori, tuulettimet, lämpötila-anturi ja kytkimet. Jos tarvitaan itsenäistä virransyöttöä USB:n kautta, asetetaan vastaava liittimen paikka. Tärinämittauspiiri ADXL345 yhdistetään tulostimen pääkorttiin tärinän kalibroimiseksi. Klipper-järjestelmässä konfiguroidaan sitten CAN-viestintä ja asetetaan parametrit käytetyn moottorin ja tulostimen mukaan.
Tämä version kortti tarjoaa käyttäjille vakaata, tarkkaa ja modernia ratkaisua syöttöpään ohjaukseen ja siihen liittyviin toimintoihin. Se mahdollistaa kaapeloinnin vähentämisen, datasiirron vakauden lisäämisen ja tarkemman hallinnan koko tulostusprosessista. Tärinän mittaamisen ansiosta voidaan saavuttaa laadukkaampia pintoja ja suurempaa tarkkuutta. Kyseessä on luotettava tekninen ratkaisu, joka sopii sekä modernisointiin että uusiin 3D-tulostinrakenteisiin. Käyttäjä arvostaa selkeitä liittimiä, helppoa asennusta ja laajaa yhteensopivuutta CAN-väylään perustuvien modernien järjestelmien kanssa.
